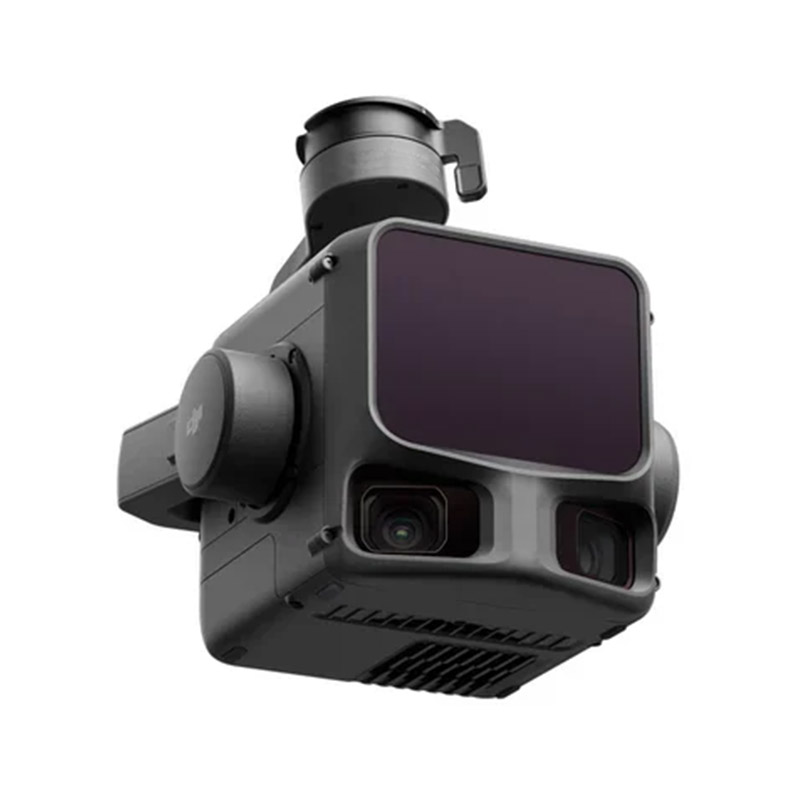

Hauptmerkmale der ZAi-L3 Drohnen-LiDAR-Kamera

Große Erfassungsreichweite von bis zu 950 m

Ultrafeine Punktgröße mit 0,25 mrad Strahldivergenz

Bis zu 16 Echos pro Puls für die Durchdringung dichter Vegetation

Hohe Impulsrate bis zu 2 Millionen Impulse pro Sekunde.

Dual-100-MP-RGB-Kameras mit einem kombinierten horizontalen Sichtfeld von 107°

Hohe Vermessungsgenauigkeit mit 3 cm vertikaler Genauigkeit auf 120 m_copy20260720181506

IP54 Wetterbeständigkeit für raue Betriebsumgebungen

Starten Sie das Mapping mit ZAi-L3

Das Zenmuse L3 ist ein hochpräzises, luftgestütztes LiDAR-System, das für anspruchsvolle Vermessungs- und Kartierungsaufgaben entwickelt wurde. Mit einem 1535-nm-Laser, zwei 100-MP-RGB-Kameras und bis zu 16 Mehrfachechos bietet es eine außergewöhnliche Durchdringung von Vegetation und eine vermessungstaugliche 3-cm-Genauigkeit, die eine unübertroffene Effizienz in weitläufigem Gelände gewährleistet.

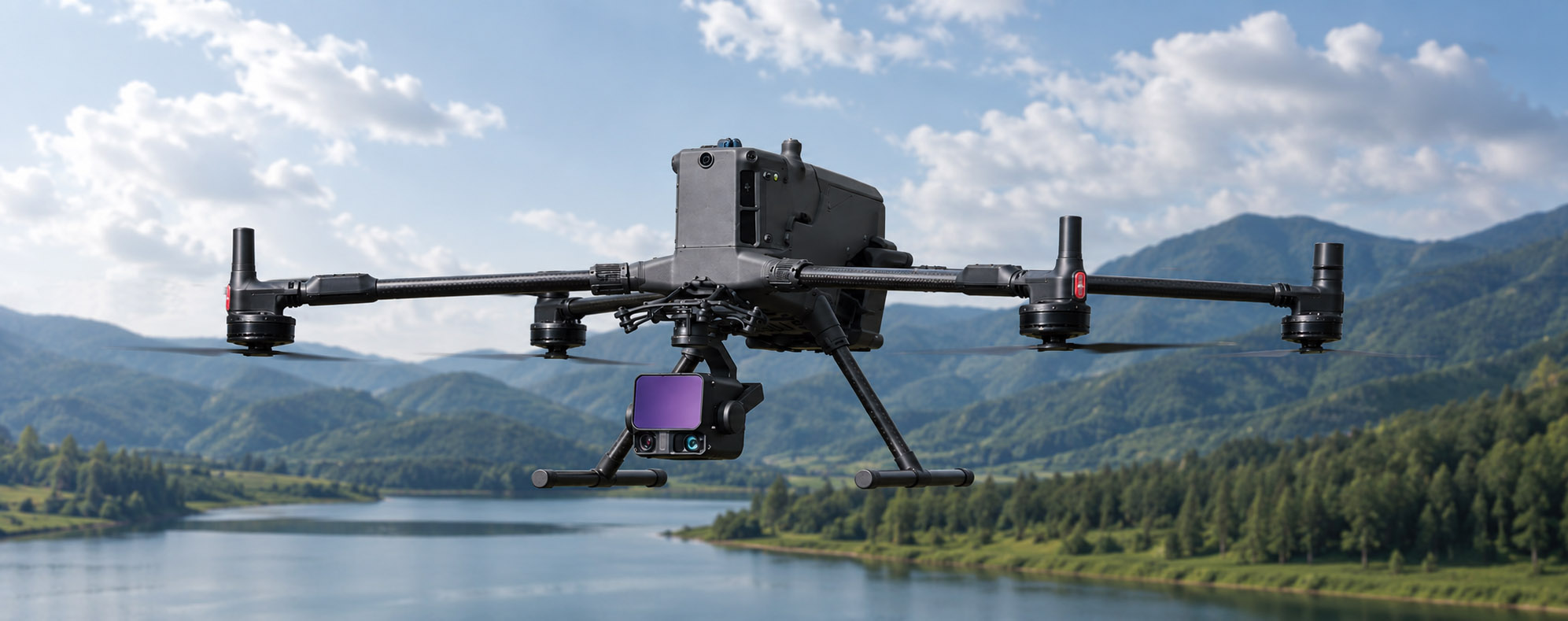

Hauptvorteile der ZAi-L3 UAV Gimbal-Kamera

Erweiterte Betriebsreichweite

Der 1535 nm Laser erreicht eine Erkennung bis zu 950 Metern und ermöglicht Höhenflüge zwischen 300 und 500 Metern.

Dual 100 MP Kamera

Integriert zwei Micro 4/3-CMOS-Sensoren mit einem kombinierten Sichtfeld von 107° für farbechte Punktwolken und hochauflösende Photogrammetrie.

Hohe Pulsrate & Abdeckung

Feuert bis zu 2 Millionen Pulse pro Sekunde und deckt bis zu 10 km² pro Flug oder 100 km² täglich ab.

Vermessungsgenaues POS & Workflow

Ermöglicht sofortiges POS-Initialisieren, 200-Hz-Updates und nahtlose End-to-End-Verarbeitung mit DJI Terra für automatisierte Arbeitsabläufe.

Hochpräzise Genauigkeit

Liefert 3 cm vertikale Genauigkeit bei 120 m, unterstützt durch eine IMU mit 0,01° Roll- und Nickgenauigkeit.

Überlegene Kronendurchdringung

Bietet 0,25 mrad Strahldivergenz und 16 Echos, durchdringt dichte Vegetation, um Bodenpunkte und dünne Drähte zu erfassen.

ZAi-L3 Aerial LiDAR Nutzlast – Spezifikationen

Technische Daten & Systemparameter
Parameter	Spezifikation
Abmessungen	192 × 162 × 202 mm
Gewicht	Ca. 1,60 kg (ohne einzelnen Gimbal-Anschluss)
Leistungsaufnahme	Typisch: 64 W; Maximal: 100 W
Schutzart	IP54 (IEC 60529 Standard)
Betriebs-/Lagertemperatur	Betrieb: -20 °C bis 50 °C (-4 °F bis 122 °F) Lagerung: -40 °C bis 70 °C (-40 °F bis 158 °F)
Unterstützte Speicherkarten	CFexpress™ Typ B Karte (Standard 1 TB empfohlen)

LiDAR-Modul
Parameter	Spezifikation
Systemgenauigkeit	• Bei 120 m FlughöheVertikal: 3 cm, Horizontal: 4 cm (RMSE) • Bei 300 m FlughöheVertikal: 5 cm, Horizontal: 7,5 cm (RMSE)
Punktwolkendicke	1,2 cm @ 1σ (120 m Höhe, Orthofoto) 2,0 cm @ 1σ (300 m Höhe, Orthofoto)
Laserwellenlänge	1535 nm
Maximale Erfassungsreichweite	• 700 m bei 10 % Reflektivität, 350 kHz • 950 m bei 10 % Reflektivität, 100 kHz • 2000 m bei 80 % Reflektivität, 100 kHz
Pulsrate	100 kHz / 350 kHz / 1000 kHz / 2000 kHz
Maximal unterstützte Rückläufer	4 / 8 / 16 Rückläufer (abhängig von der Pulsfrequenzkonfiguration)
Scannmodi	Wiederholter Linienscan, Wiederholter Sternmusterscan, Nicht-wiederholender Scan
Sichtfeld (FOV)	• Linienscan: Horizontal 80°, Vertikal 3° • Sternmuster / Nicht-wiederholend: Horizontal 80°, Vertikal 80°
Spotgröße	Φ 41 mm bei 120 m, Φ 86 mm bei 300 m (1/e²)
Entfernungsgenauigkeit	Absolute Genauigkeit: ±10 mm; Wiederholgenauigkeit: < 5 mm (1σ)

Kartierungskamera
Parameter	Spezifikation
Sensor	4/3 CMOS (Zwei 100 MP Kameras für sichtbares Licht)
Fotoauflösung	100 Megapixel(12288 × 8192) /25 Megapixel(6144 × 4096)
Lens	Brennweitenäquivalent: 28 mm Bildwinkel: 73,3° (Diagonale) / 62° (Horizontal) / 41,2° (Vertikal)
Blende & Verschluss	• Blende: f/2,0 bis f/11 • Mechanischer Verschluss: 2 bis 1/2000 s (500.000 Zyklen Lebensdauer) • Elektronischer Verschluss: 2 bis 1/16000 s
Min. Aufnahmeintervall	25 MP (JPEG): 0,5 s; 100 MP (JPEG): 1,0 s; RAW: 1,2 s
Videoauflösung	MP4 (H.265), Bis zu 4K bei 30 fps

Inertiales Navigationssystem (POS)
Parameter	Spezifikation
Lagegenauigkeit	Gieren: 0,02°, Nicken/Rollen: 0,01° (Nachbearbeitung 1σ)
Positionierungsgenauigkeit (RTK)	Horizontal: 1,0 cm + 1 ppm; Vertikal: 1,5 cm + 1 ppm
Datenaktualisierungsrate	GNSS: 5 Hz; POS-Aktualisierung: 200 Hz

Technische Beratung & Projektanforderungen

Teilen Sie Ihre Missionsspezifikationen—wie Nutzlastkapazität, Einsatzdaueranforderungen oder Umgebungsbedingungen. Unser Ingenieurteam überprüft Ihre Daten und stellt eine optimierte UAV-Konfiguration bereit, die auf Ihren industriellen Arbeitsablauf zugeschnitten ist.
