Wichtigste Merkmale des ZAi‑FCX9 Multirotor-Flugreglers

Bietet kompromisslose Zuverlässigkeit mit den Schwerlast-Multirotorern

Akzeptiert einen direkten Hochspannungseingang von 20-130V.

Eine bordeigene USV gewährleistet 30 Minuten kontinuierlichen Notbetrieb.

Fortschrittliche Regelalgorithmen gewährleisten eine stabile, magnetimmune Navigation.

Smart Flight Redundancy gleicht plötzliche Einzelmotorausfälle sofort aus.

Sichere Schwerlastflugoperationen_copy20260710140354





Die Wahl des ZAi-FC9 bedeutet, Ihre Schwerlastflotte mit unübertroffener betrieblicher Widerstandsfähigkeit auszustatten. Durch die Integration eines direkten 20–130V-Strombusses, eines autonomen 30-Minuten-USV-Puffers und einer magnetimmunen Navigation werden kritische Ausfallrisiken aktiv neutralisiert. Es ist die definitive Autopilot-Wahl für Unternehmen, die kompromisslose Sicherheit und vorhersehbare Transportleistung benötigen.

Sichere Schwerlast-Flugoperationen

Die Wahl des ZAi-FCX9 bedeutet, Ihre Schwerlastflotte mit beispielloser betrieblicher Widerstandsfähigkeit auszustatten. Durch die Integration einer direkten 20–130-V-Stromversorgung, eines autonomen 30-Minuten-USV-Puffers und einer magnetisch immunen Navigation werden kritische Ausfallrisiken aktiv neutralisiert. Es ist die definitive Autopilot-Wahl für Unternehmen, die kompromisslose Sicherheit und vorhersagbare Transportleistung benötigen.

Wichtige Vorteile des ZAi-FCX9 Schwerlast-Multirotor-Flugreglers

Direkte Hochspannungs-Bus-Integration

Eliminiert fehleranfällige externe Regler, indem es 20–130V Hauptbatterieeingänge intern herabsetzt, um sowohl Logik als auch Peripheriegeräte sicher zu versorgen.

30-minütiger Logik-Blackout-Puffer

Eine bordeigene industrielle USV hält Telemetrie, Sensoren und Rechenleistung für eine halbe Stunde aktiv, falls die Hauptflugbatterie getrennt wird.

Magnetresiliente Missionskontinuität

Fortschrittliche ADRC-Regelkreise und Anti-Schwingungs-Algorithmen bewahren präzise Flugbahnen und autonome Rückkehrfähigkeiten bei schwerwiegenden Kompass- oder Antennenausfällen.

Aktiver Einzelachsen-Motorausgleich

Intelligente Schubumverteilungsalgorithmen gleichen sofort Motorausfälle aus, erzwingen Notlandungen für Quadrocopter und ermöglichen sichere Rückflüge für Hexacopter.

Programmierbare Hochstrom-Schienenisolierung

Bietet 16 PWM- und 3 CAN-Anschlüsse, unterstützt durch software-einstellbare 3-12V Stromschienen, die bis zu 5A pro Leitung liefern.

Spezifikation des ZAi-FCX9 Schwerlast-Multirotor-Flugcontrollers

1. Positionierungs- und IMU-Parameter
Parameter	Spezifikationsdetails	Anmerkungen
Modellname	ZAi-FCX9	Ersetzt die ursprüngliche Bezeichnung der X9-Serie
Positionierungsmethode	Hochpräzise GNSS-Positionierung	Mit Richtungsfunktion
Positionierungsgenauigkeit	RTK: 0,01–0,02 m \| Nicht-RTK: 0,3–0,4 m	Dual-Antennen-Unterstützung
Onboard-IMU-Sensoren	BMI088 + ICM40609	Hochleistungs-IMUs in Industriequalität
Kompass & Barometer	QMC5883L (Kompass), SPL06 (Barometer)	Integrierte Kurs- und Höhenerfassung

2. Elektronik- und Stromversorgungsspezifikationen
Parameter	Spezifikationsdetails	Merkmale
Stromversorgungsbereich	20 - 130 V	Unterstützt direkte Hochspannungseinspeisung
Spannungserkennung	2 Kanäle	Redundanzüberwachung für Dual-Power
Stromerkennung	1 Kanal	Echtzeit-Überwachung des Laststatus
Onboard-Speicher (SD-Karte)	32GB	Hochkapazitive Protokolle zur Flugdatenaufzeichnung
Integrierte USV	Eingebaut, Betrieb bis zu 30 Minuten nach Ausfall der Hauptstromversorgung	Sorgt für sichere Systemausführung und Notlandung
Port-Schutz	Überspannungs- und Überstromschutz an allen Ports	Risikominderung bei Hardware-Ausfällen

3. Schnittstellen und Peripherieanschlüsse
Porttyp	Verfügbare Kanäle	Technische Spezifikationen
PWM-Ports	16 Kanäle	3-12 V einstellbare Spannungsversorgung, 5 A Ausgang
UART-Seriellports	10 Kanäle	Multi-Protokoll-Hochgeschwindigkeits-Telemetrie- und Transceiver-Verbindung
CAN-Bus-Ports	3 Kanäle	1 Kanal unterstützt einstellbare 3-12 V Stromversorgung, 5 A Ausgang
IIC (I2C)-Ports	2 Kanäle	Dedizierter externer Erweiterungssensorbus

4. Mechanische und Umgebungsdaten
Komponentenname	Abmessungen (Größe)	Gewicht

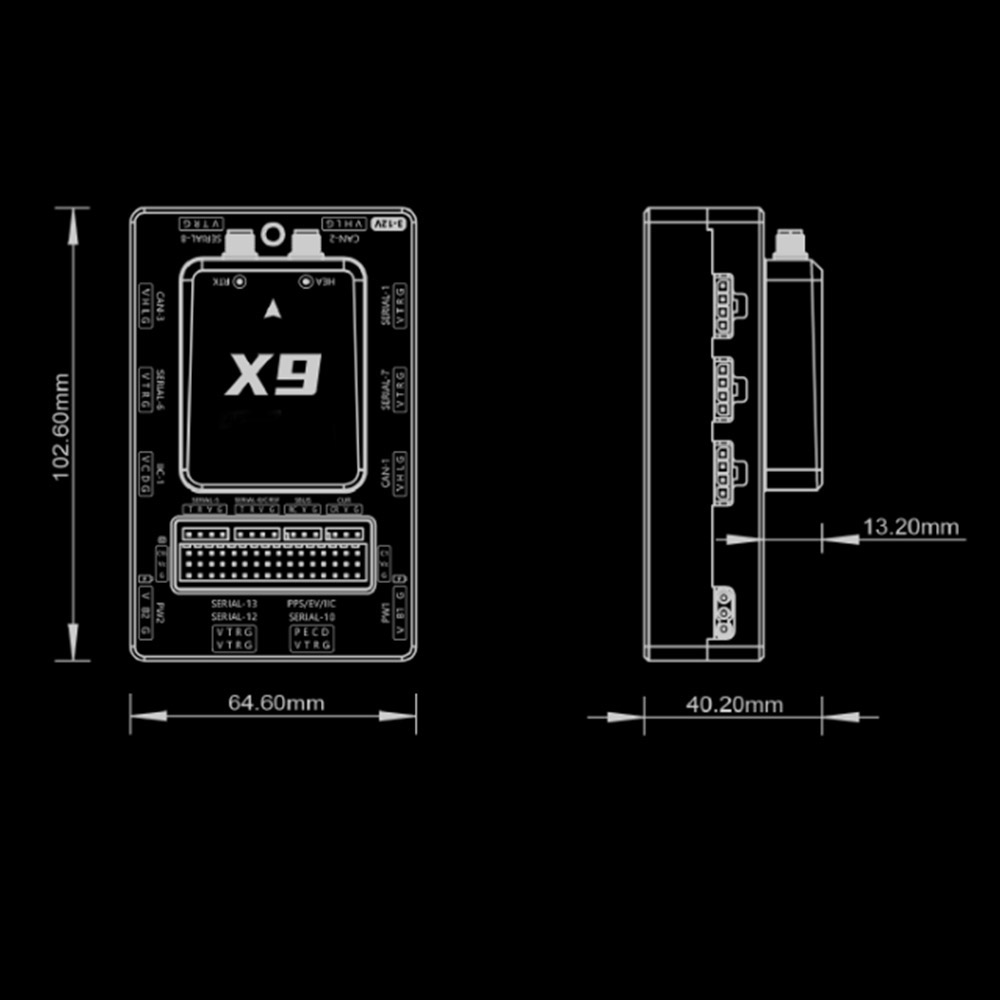

Hauptsteuerungsbox	102 × 65 × (27+13) mm	230 g
LED-Modul	20 × 20 × 10 mm	32 g
GNSS-Modul	φ62 × 16 mm	50 g
RTK-Modul	φ25 × 57 mm	16 g
Dämpfungsplatte	134 × 96 × 10 mm	38 g
Betriebstemperatur	-40°C ~ +85°C	Industrielle Toleranz
Schutzart / Gehäuse	-40°C ~ +85°C	Einkapselung aus Aluminiumlegierung in Luftfahrtqualität

Technische Beratung & Projektanforderungen

Teilen Sie Ihre Missionsspezifikationen—wie Nutzlastkapazität, Einsatzdaueranforderungen oder Umgebungsbedingungen. Unser Ingenieurteam überprüft Ihre Daten und stellt eine optimierte UAV-Konfiguration bereit, die auf Ihren industriellen Arbeitsablauf zugeschnitten ist.
